Cát tùy chỉnh hoàn toàn tự động nồi hấp Vật liệu xây dựng Dây chuyền sản xuất cho gỗ

Vật liệu Autoclaved Aerated Concrete (AAC) được phát triển vào năm 1924 ở Thụy Điển.Nó đã trở thành một trong những vật liệu xây dựng được sử dụng phổ biến nhất ở châu Âu và đang phát triển nhanh chóng ở nhiều quốc gia khác trên thế giới.

Autoclaved Aerated Concrete, còn được gọi là Aircrete, là một sản phẩm xây dựng nhẹ, chịu tải, cách nhiệt cao, bền, được sản xuất trong một loạt các kích thước và sức mạnh.

AAC cung cấp những cơ hội tuyệt vời để tăng chất lượng xây dựng và đồng thời giảm chi phí tại công trường xây dựng.AAC được sản xuất từ hỗn hợp cát thạch anh và/hoặc tro bụi bay (PFA), vôi, xi măng, gốm/anhydrite, nước và nhôm và được làm cứng bằng cách chữa hơi trong lò tự động.ví dụ như trong nhà ở, các tòa nhà thương mại và công nghiệp, trường học, bệnh viện, khách sạn và nhiều ứng dụng khác.

Bê tông khí tự động thực sự là silicat canxi hydrat hóa.Đá đục được sử dụng như một chất xúc tác và để tối ưu hóa các tính chất của AAC.

Silica được lấy từ cát silica, tro bay (PFA), đá silica nghiền nát và / hoặc đá.cát đúc hoặc đúc từ nghiền thủy tinh, miễn là hàm lượng kiềm hoặc các tạp chất khác không quá cao.

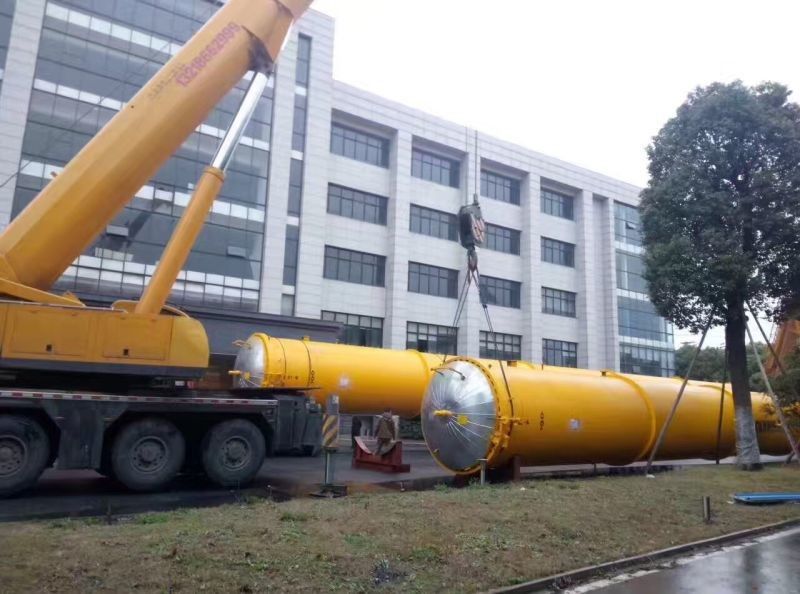

Sản phẩm này là thiết bị chính có ứng dụng rộng rãi trong nhà máy vật liệu xây dựng để tự động chữa trị các loại vật liệu xây dựng khác nhau. Nó cũng được sử dụng trong lĩnh vực hóa học, dệt may, gỗ,Công nghiệp kim loại, công nghiệp quân sự. điều hành thuận tiện, an toàn và đáng tin cậy là những ưu điểm của nó.

AAC BLOCK Đường dây sản xuất

Vật liệu chính của máy khối AAC:nhựa đá đá và các vật liệu silicon khác.

1 Trọng lượng sản phẩm là 600kg/m3 để kiểm soát.

2 công suất hàng năm 200.000m3.

3 phần trăm nguyên liệu thô: xi măng 6,5%, vôi thô 23%, bụi bay 68%, gốm 3%, bột bột nhôm 350g/m3.

4 lượng nước và vật liệu 0.631

5 sản phẩm một khuôn 2.88M3

Thời gian chu kỳ đúc bùn 5-6 phút, thời gian chu kỳ cắt 5 phút.

7 nhiệt độ bùn đúc 38-42 độ

Thời gian là 1.5-2.5housr, nhiệt độ 50-90 độ, sau khi dừng yên tĩnh sức mạnh cơ thể là 0.15-0.18Mpa

9 Thời gian chu kỳ làm cứng hơi nước, vào và ra khỏi ôtôclave khoảng 0,5 giờ, thời gian chu kỳ làm cứng hơi nước khoảng 6 giờ/1,6Mpa, tổng cộng 6,5 giờ.
