Autoclave sợi carbon hiệu suất cao 1,5X4M cho điều kiện mới hàng không

Trung Quốc Autoclave sợi carbon hiệu suất cao 1,5X4M cho điều kiện mới hàng không nhà cung cấp
Autoclave sợi carbon hiệu suất cao 1,5X4M cho điều kiện mới hàng không nhà cung cấp Autoclave sợi carbon hiệu suất cao 1,5X4M cho điều kiện mới hàng không nhà cung cấp Autoclave sợi carbon hiệu suất cao 1,5X4M cho điều kiện mới hàng không nhà cung cấp

Hình ảnh lớn :  Autoclave sợi carbon hiệu suất cao 1,5X4M cho điều kiện mới hàng không

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: OLYMSPAN
Chứng nhận: CE, ASME or GB150
Số mô hình: FGZ

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: 50000USD-100000USD
chi tiết đóng gói: khỏa thân
Thời gian giao hàng: 90days
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20 bộ mỗi tháng
Contact Now
Chi tiết sản phẩm
Thép carbon: In ra Công suất: Yêu cầu
Điều kiện: Mới Nhiệt độ làm việc: 134oC, 126oC
Kích thước: Yêu cầu của khách hàng, 700mm * 1000mm, 3200 * 2200 * 2300MM Chức năng: Khử trùng bằng hơi nước ở nhiệt độ cao

Carbon Fiber Autoclave 1.5X4M được sử dụng cho hàng không với dấu CE hoặc tiêu chuẩn ASME

1. Giới thiệu ngắn gọn

Trong mười năm qua, chúng ta đã chứng kiến ​​sự phát triển của các vật liệu mới, với các tính năng cơ học và vật lý tuyệt vời. Điện trở cơ học, cùng với sự nhẹ nhàng của vật liệu composite, đang tìm thấy ngày càng nhiều ứng dụng. Chúng tôi gọi vật liệu tổng hợp là sản phẩm thu được từ quá trình trùng hợp sợi carbon và nhựa, được chuẩn bị đầy đủ và có hình dạng lớp phủ chồng lên nhau của sợi và nhựa trên khuôn hoặc lõi.

Nồi hấp là một thiết bị quan trọng để tạo hình ép nóng của sợi carbon và vật liệu tổng hợp ma trận nhựa (polyimide, bismaleimide, nhựa epoxy và ma trận nhựa nhiệt dẻo, v.v.), trên thực tế, chất lượng sản phẩm thu được bên trong nồi hấp tăng của các tính năng cơ học lên đến 20-30% so với các phương pháp trùng hợp khác, không thấy trước áp lực bên ngoài của sản phẩm.

Độ tin cậy và độ chính xác của các chu trình có thể đạt được bằng nồi hấp SINOMAC, cho phép đạt và giữ các tiêu chuẩn chất lượng cao của sản phẩm, được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như hàng không vũ trụ, ô tô, điện tử, vũ khí, giao thông, thiết bị thể thao và loại năng lượng mới, vv

2. Dữ liệu cơ bản

2-1. Kiểu và kích thước của nồi hấp hỗn hợp

Model Mô hình nồi hấp: SN-CGF1540

Đường kính hiệu quả: 1500mm

Chiều dài hiệu quả: 4000mm

Định nghĩa: * Đường kính hiệu quả là đường kính khả thi của nồi hấp.

* Chiều dài hiệu quả là điểm để làm chiều dài thực tế của vật liệu composite.

2-2. Hiệu suất sản xuất

Kích thước sản phẩm: tối đa. 1400mm x4000mm

2-3. Điện

Điện áp hoạt động: 380VAC, 3PE, 50 / 60Hz,> = 160KVA

Công suất điều khiển: 220 VACAC / 50Hz / 24VDC

Tổng công suất: 154,2 kw (bao gồm nồi hấp, bơm chân không, bơm nước và tháp nước)

2-4. Cấp nước và không khí:

Tiêu thụ nước làm mát: ~ 10m 3 / h

Áp lực nước làm mát: min.3 bar ~ max. 6 thanh

Không khí điều khiển của thiết bị điều khiển: 5 ~ 7bar

Tối đa Nguồn nitơ cho nồi hấp: 15 bar

3. Đặc điểm chung và quy trình làm việc của nồi hấp

3-1. Tính năng chung

OLYMSPAN Autoclave là một bình áp suất kín có thể được làm nóng bằng bộ gia nhiệt đối lưu cưỡng bức, trong đó nhiệt độ, áp suất và chân không có thể được kiểm soát một cách hiệu quả. Bằng một thiết kế tiên tiến, bao gồm một bộ phận động cơ và động cơ đối lưu cưỡng bức, hệ thống năng lượng sưởi ấm đầu ra có thể được điều chỉnh 0-100%, điều khiển tỷ lệ của các thành phần điều áp, làm mát và xả khí. Nó có thể đạt được nhiệt độ và áp suất đồng đều theo đường cong quá trình. Nhiệt độ được kiểm tra trong giai đoạn làm nóng, giữ và làm mát. Độ dốc sưởi ấm / làm mát có thể được thiết lập bởi nhà điều hành. Áp lực được điều chỉnh trong áp suất, giữ, giải phóng pha.

3-2. Quá trình làm việc

Toàn bộ quy trình làm việc của Autoclave OLYMSPAN có 17 phân đoạn. Trong mỗi phân đoạn, giá trị của nhiệt độ, áp suất, chân không và thời gian phân đoạn có thể được thiết lập và giám sát bởi HIM và PC, và quy trình vận hành sẽ được thực hiện bằng phần mềm được phát triển độc quyền của chúng tôi. dựa trên hệ thống điều khiển PLC để đảm bảo hoạt động hoàn toàn tự động. OLYMSPAN Autoclave phù hợp để sản xuất các vật liệu composite khác nhau, và nó cũng có thể đảm bảo chất lượng sản phẩm hoàn hảo.

Bí quyết ví dụ :

Vacu1: áp suất chân không tối thiểu Vac2: áp suất chân không tối đa

Nhấn.1: áp suất trước Bấm.2 : áp suất cuối

Temp1: nhiệt độ của phân khúc thứ nhất Temp2: nhiệt độ của phân khúc thứ hai

Temp3: nhiệt độ của phân khúc thứ ba Temp4: nhiệt độ của phân khúc thứ tư

Temp5: nhiệt độ làm mát và giải phóng

T1: giữ thời gian của phân khúc thứ nhất T2 : giữ thời gian của phân khúc thứ hai

T3: giữ thời gian của phân khúc thứ ba T4 : giữ thời gian của phân khúc thứ tư

(1) Đặt trống vật liệu composite và khuôn vào túi chân không, sau đó đặt vào nồi hấp cùng nhau, cuối cùng, bắt đầu hút bụi, đưa chân không đến điểm đặt: Vacu1

(2) Bắt đầu làm nóng, Tăng nhiệt độ đến điểm đặt: Temp1, đồng thời, điều áp, tăng áp suất đến điểm đặt: Nhấn.1, sau đó bắt đầu giai đoạn giữ đầu tiên, thời gian giữ là điểm đặt T1.

(3) Hoàn thành giai đoạn giữ thứ nhất, tiếp tục gia nhiệt, nhiệt độ tăng đến điểm đặt: Temp2, chân không đến Vacu2 hoặc áp suất khí quyển, sau đó bắt đầu giai đoạn giữ thứ hai, thời gian giữ là điểm đặt T2.

(4) Hoàn thành giai đoạn giữ thứ hai, tạo áp suất, tăng áp suất đến điểm đặt: Nhấn.2.

(5) Tiếp tục làm nóng, tăng nhiệt độ đến điểm đặt: Temp3, bắt đầu bắt đầu giai đoạn giữ thứ ba, thời gian giữ là điểm đặt T3.

(6) Đã hoàn thành giai đoạn giữ thứ ba, tiếp tục gia nhiệt, nhiệt độ tăng đến điểm đặt: Temp4, bắt đầu bắt đầu giai đoạn giữ tiếp theo, thời gian giữ là điểm đặt T4.

(7) Hoàn thành giai đoạn giữ thứ tư, bắt đầu bắt đầu giai đoạn làm mát, Cho đến khi nhiệt độ giảm xuống điểm đặt: Temp5.

(8) Phát hành không khí

3-3. Xem trước công thức

Bạn có thể lưu và chọn công thức khác nhau.

3-4. Cấu trúc hệ thống điều khiển

3-5. Thông số kỹ thuật hoạt động

Áp lực 3-5-1

Trung bình điều áp: Nitơ

Áp suất làm việc tối đa :: 1,5Mpa (15bar)

Áp suất thiết kế tối đa: 1.6Mpa (16bar)

Tốc độ điều áp: 0-0,6bar / phút tốc độ trung bình từ 0 bar đến tối đa. áp lực công việc.

Tốc độ khử áp suất: 0-0,6bar / phút tốc độ trung bình từ tối đa. áp suất làm việc đến 0 bar.

Nhiệt độ 3-5-2

Nhiệt độ làm việc tối đa: 250oC

Nhiệt độ thiết kế tối đa của tàu: 260 ℃

Tốc độ gia nhiệt: 0-3 ° C / phút dựa trên nhiệt độ không khí trung bình từ môi trường xung quanh đến 250 ° C và nồi hấp với 800Ks PCM và thép 1500kgs.

Tốc độ làm mát: 0-3 ° C / phút dựa trên nhiệt độ không khí trung bình từ 250 ° C đến 50 ° C và nồi hấp với 800Ks PCM và thép 1500kgs.

Chân không 3-5-3

Giới hạn chân không: - 0,098Mpa

Độ chân không làm việc tối đa: -0,08Mpa

4. Chi tiết thiết bị

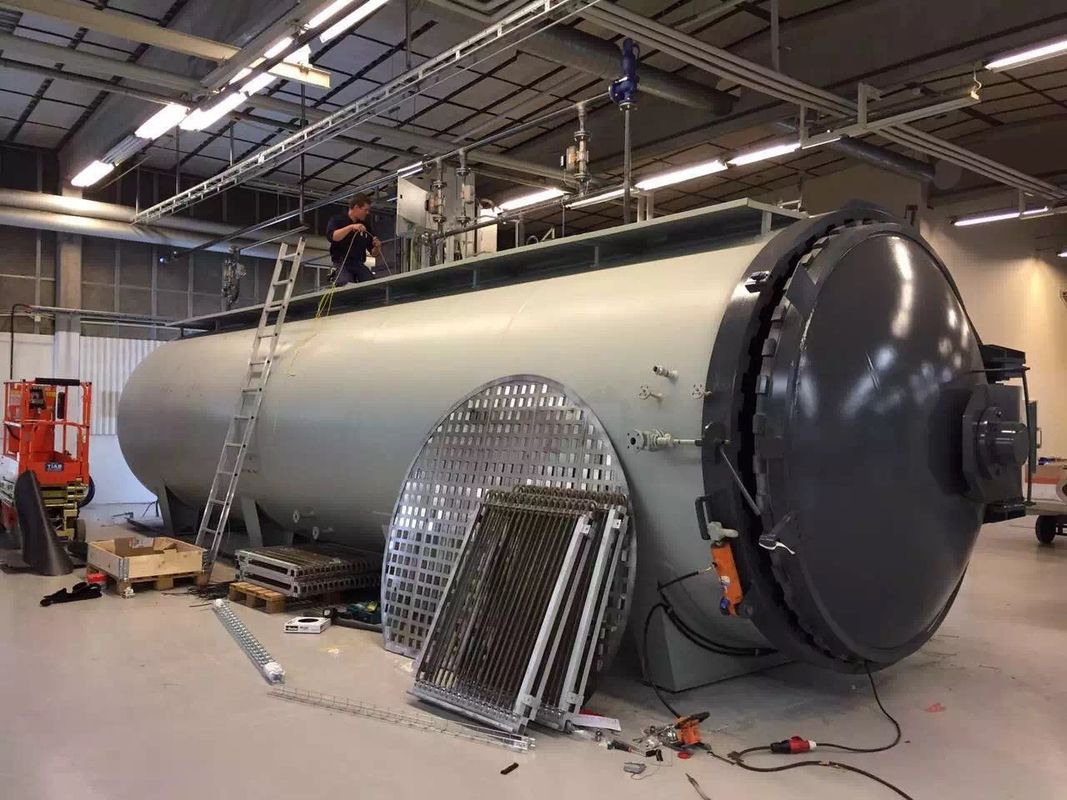

4-1. Cấu trúc chung

4-2. Bình chịu áp lực

Bình chịu áp lực có cửa mở nhanh, được chứng nhận theo Mã áp suất Trung Quốc. Chứng chỉ là GB150-2011

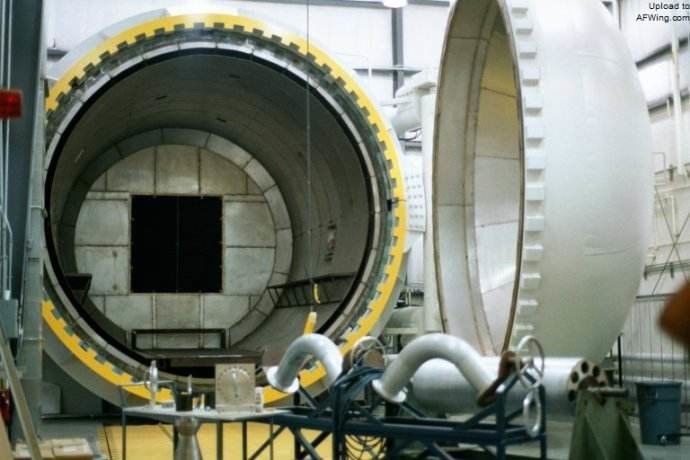

4-3. Cửa đóng nhanh

Toàn bộ hệ thống bao gồm bốn phần: một cặp mặt bích bánh răng, thiết bị điều khiển, vòng đệm và hệ thống bảo vệ nhiệt độ cao.

Mở cửa, đóng và khóa bằng thủy lực. Nó được điều khiển bởi hệ thống PLC.

Vòng đệm được làm bằng cao su silicon, chịu được nhiệt độ cao.

Nó cũng có thể được vận hành bằng tay bởi các công tắc trên tủ điện gần cửa ra vào.

Loại cửa: Mở bên trái . (đối diện với cửa)


4-4. Hệ thống cách nhiệt

Cách điện: cách điện bên trong

Vật liệu cách nhiệt: sợi gốm

Tấm kim loại bên trong: thép không gỉ, 1,0 mm

Độ dày cách nhiệt: 100 mm

4-5. Hỗ trợ sàn và đường ray

Tải đường sắt: 4000kg, Tải tăng có thể được cung cấp tùy chọn.

Loại đường ray :: thép góc bằng nhau

Tải trọng sàn :: 400kg, Tải tăng có thể được cung cấp tùy chọn.

Hình thức hỗ trợ sàn: tấm riffled (4mm)

4-6. Hệ thống nhiệt

Hệ thống sưởi ấm bao gồm ba vùng sưởi ấm và các bộ phận làm nóng được đặt ở đáy tàu để bảo trì dễ dàng.

Hệ thống sưởi điện, lò sưởi hình ống

Nhiều ngân hàng được kiểm soát thông qua thyristor SCR.

Kiểm soát theo tỷ lệ, đầu ra 0-100%.

Quá trình gia nhiệt được điều khiển bởi bộ điều khiển nhiệt độ, chế độ là điều khiển PID và được tổ chức bởi hệ thống PLC.

4-7. Thành phần áp suất

Van xả và van xả, điều khiển theo tỷ lệ, van bi điều chỉnh bằng khí nén.

Van xả thủ công, van bi 3 mảnh.

Bộ giảm thanh xả (Bộ hấp thụ âm thanh) làm cho tiếng ồn nhỏ hơn 70DB. 1 chiếc

Đầu dò áp suất: 1

Độ chính xác: +/- 50mbar (0,005Mpa)

Đồng hồ đo áp suất: 1

Dung sai điều khiển áp suất: ± 0,1bar

4-8. Hệ thống làm mát ( trao đổi nhiệt )

Bộ trao đổi nhiệt được đặt ở dưới cùng của nồi hấp để bảo trì dễ dàng.

Bộ trao đổi nhiệt bằng thép không gỉ, tất cả các bộ phận được làm ướt bằng thép không gỉ. Ống nhiều hàng vây.

Van làm mát theo tỷ lệ cho điều khiển làm mát chính.

Van phun khí và phun sương để kiểm soát trước khi làm mát.

4-9. Hệ thống đối lưu cưỡng bức (Hệ thống lưu thông không khí)

Channel Kênh khí nóng


Nồi hấp hỗn hợp OLYMSPAN khác với nồi hấp thông thường. Nó không cần ống dẫn hướng tâm và thay vào đó sử dụng sàn làm hệ thống phân phối không khí chuyển tiếp. Tính năng thiết kế độc đáo này làm giảm chi phí cho khách hàng và làm cho nhiệt độ đồng đều hơn.

Quạt động cơ để lưu thông

Động cơ được bắt vít vào thân nồi hấp, nó lái quạt trực tiếp.

Thông số chính của quạt động cơ tuần hoàn

Công suất: 18,5KW, Kiểm soát chuyển đổi tần số

Định dạng kết nối: kết nối trực tiếp,

Tốc độ quay định mức: 960r / phút (400V / 50HZ),

Bánh xe quạt: Bánh công tác ly tâm 6 #,

áp lực gió: 1050Pa,

Tốc độ dòng chảy: 8900M 3 / h.


Niêm phong và làm mát trục

Động cơ đặc biệt kín hoàn toàn, vòng bi với loạt nhiệt độ cao SKF. Cấu trúc dễ bảo trì. Sử dụng làm mát nước, làm mát nước trục với bơm nước và công tắc dòng chảy riêng biệt được trang bị để theo dõi lưu lượng nước và tự động báo động / dừng chu kỳ nếu không đủ lưu lượng nước.

4-10. Thành phần giám sát nhiệt độ

Dung sai kiểm soát nhiệt độ: ± 2 ° C

Cặp nhiệt độ không khí: 1 cái, cố định

Type-K, bao gồm giám sát / điều khiển PC, thu thập dữ liệu

Cặp nhiệt điện an toàn Hi-Giới hạn: 1 cái, cố định

Loại K, bao gồm giám sát / điều khiển PC

Một phần cặp nhiệt điện: 20 chiếc, có thể di chuyển được

Loại K, bao gồm giám sát PC, thu thập dữ liệu và kiểm soát.

4-11. Hệ thống chân không

4-11-1 Cổng nguồn chân không: tổng cộng 10 cái

4-11-2 Mỗi cổng nguồn sẽ bao gồm:

½ "khớp nối ống ren trong

Van chặn thủ công bên ngoài, van bi 3 mảnh, thép không gỉ

Van chọn chân không điều khiển bằng PC, van bi 3 mảnh, thép không gỉ.

Van thông hơi điều khiển bằng PC, van bi 3 mảnh, thép không gỉ.

Ống thép không gỉ, ¼ "

4-11-3 Cổng đầu dò chân không: tổng cộng 10 cái

4-11-4 Mỗi cổng đầu dò chân không sẽ bao gồm:

½ "khớp nối ống ren trong

Van chặn thủ công bên ngoài, van bi 3 mảnh, thép không gỉ

Ống thép không gỉ, ½ "

Đầu dò chân không 4-11-5 : tổng cộng 11 chiếc

Áp suất bằng chứng: 15Bar

Phạm vi: -760mm Hg đến 15 bar

Độ chính xác: +/- 15,6mm Hg

4-11-6 Bộ lọc chân không: tổng cộng 11 chiếc

Đối với các ứng dụng bảo dưỡng hỗn hợp có hàm lượng bay hơi cao (ví dụ: polyimit nhiệt độ cao), bộ lọc chân không sẽ là chất bay hơi và dung môi ngưng tụ hiệu quả hơn nhiều trong các hoạt động bảo dưỡng ở nhiệt độ cao.

4-11-7 Mỗi nguồn chân không được kiểm soát riêng lẻ, nó có thể được thực hiện chân không và thông hơi. Và mỗi cái sẽ được tắt riêng trong trường hợp vỡ túi chân không.

4-11-8 Tách chân không và đo.

4-11-9 Kiểm tra rò rỉ chân không tự động trước khi bắt đầu một vòng tròn.

4-12. Hệ thống sét đánh

Sét khắp khu vực làm việc nồi hấp, nó là 400 lux.

Hệ thống điều khiển 4-13

Hệ thống điều khiển được phát triển dựa trên nghiên cứu và phát triển theo lĩnh vực vật liệu tổng hợp, và nó được tạo thành từ một PLC để quản lý tự động quá trình và một PC để giám sát hệ thống. Hoạt động của toàn bộ hệ thống dựa trên gói phần mềm được phát triển độc quyền - TPC (Điều khiển xử lý nhiệt).

Mật khẩu truy cập mục nhập, nhà điều hành có thể đăng nhập vào hệ thống bằng cách truy cập vào biểu mẫu đăng nhập bảo mật bằng tên và mật khẩu.

Hoạt động hoàn toàn tự động bao gồm các hoạt động sưởi ấm, áp suất, chân không, thông hơi, làm mát và xả khí. Giám sát và hiển thị thông tin trạng thái chạy, thông tin lưu dữ liệu, thông tin kiểm tra tính toàn vẹn và kiểm soát ghi đè chạy, chẳng hạn như phân đoạn thay đổi, kết thúc chạy, v.v.

Màn hình vận hành bằng tay cho phép người vận hành lấy nhiệt độ, áp suất, chân không, quạt và van điều khiển bằng tay khi được phép.

Theo yêu cầu quy trình làm việc khác nhau, nó có thể đặt thời gian phân đoạn, điều khiển TC, giá trị nhiệt độ, tốc độ, giá trị chân không, giá trị áp suất, tốc độ áp suất, vv trước khi lưu hóa và nó cũng có thể sửa đổi thông số khi vận hành trực tiếp.

Nó có thể chọn và lưu công thức bảo dưỡng khác nhau, hiển thị thời gian thực và xu hướng lịch sử của áp suất, chân không và nhiệt độ; lưu trữ tất cả dữ liệu xử lý và chức năng ghi không cần giấy tờ của nó có thể nhận ra báo cáo về các tham số đường cong làm việc và quy trình.

Nó có thể theo dõi tất cả các hành động của thiết bị và thông tin hệ thống an toàn liên tục, chẳng hạn như khóa liên động an toàn, đóng cửa, khóa cửa, v.v.

Nó có hệ thống cảnh báo bằng âm thanh và hình ảnh và màn hình chẩn đoán và tìm lỗi, bao gồm báo động quá nhiệt và quá áp và các chức năng bảo vệ an toàn khác nhau, như rò rỉ chân không, sai lệch chu kỳ chữa khỏi, hỏng linh kiện, v.v.

Control Điều khiển hệ thống sưởi sẽ cho phép người vận hành kiểm soát từ sản phẩm hoặc không khí hoặc đọc T / C tối thiểu, TPC có điều khiển TC, người vận hành có thể chọn TC không khí, TC cao hoặc TC thấp.

Khách hàng có thể vận hành đăng ký, đăng nhập và nhập thông tin sản phẩm và nhận ra mạng nội bộ hoặc điều khiển từ xa.

Nó có thể nhận ra dữ liệu đầu ra, in ấn, phân tích các yêu cầu để cải thiện chất lượng sản phẩm.

UPS (cung cấp điện liên tục), công suất: 1000VA

4-14. Hệ thống an toàn :

Khóa liên động cơ và điện để đóng cửa, đóng cửa và khóa bằng chứng vị trí, nồi hấp không thể mở khi áp suất trong nồi hấp cao hơn 0,2 bar.

Nó sẽ tự động báo động khi phải đối mặt với nhiệt độ quá cao hoặc quá áp suất; tự động giảm nhiệt độ khi quá nhiệt độ và tự động giải phóng khi quá áp suất.

Nó có van khẩn cấp để giải phóng áp lực.

Van giảm áp an toàn, được chứng nhận CE

Báo động áp suất không khí cung cấp thấp, công tắc áp suất thấp và giảm áp suất thấp ...

Động cơ quạt tuần hoàn bị vấp.

Báo động hình ảnh âm thanh khi đóng cửa mở đang hoạt động.

Nút nhấn dừng khẩn cấp để hủy bỏ chu trình chữa tất cả các van điều khiển áp suất, van điều khiển giảm áp, làm mát chính sẽ không an toàn.

4-15. Sơn

Nồi hấp OLYMSPAN sẽ được sơn lót và sơn màu "Dark Blue" có độ bóng cao. Màu sắc khách hàng yêu cầu có thể được trích dẫn tùy chọn.

5. Dữ liệu kỹ thuật chính của nồi hấp composite

MODEL # SN-CGF1540 MÁY TÍNH KỸ THUẬT TỰ ĐỘNG COMPOSITE
Không. Sự miêu tả Đơn vị Thông số kỹ thuật và thông số
1 Đường kính làm việc hiệu quả mm 1500
2 Thời gian làm việc hiệu quả mm 4000
3 Khoảng cách theo dõi nồi hấp mm 800
4 Theo dõi chiều cao (từ sàn đến mặt phẳng theo dõi) mm 620
5 Chiều cao hàng đầu (từ xe đẩy đến đỉnh nồi hấp) mm 1140
5 Áp suất thiết kế Mpa 1.6
6 Tối đa Áp lực công việc Mpa 1,5
7 Tối đa Tỷ lệ áp suất (trung bình) thanh / phút 0,6
số 8 Tối đa Tỷ lệ trầm cảm (trung bình) thanh / phút 0,6
9 Van xả an toàn Mpa 1,55
10 Nhiệt độ thiết kế 260
11 Tối đa Nhiệt độ làm việc 250
12 Tối đa Tốc độ gia nhiệt (trung bình không khí) ℃ / phút 3
13 Tối đa Tốc độ làm mát (trung bình không khí) ℃ / phút 3
14 Tải nhiệt trong quá trình thử nghiệm Kilôgam 800kg PCM và 1500kgs thép
15 Nhiệt độ đồng đều ở trạng thái ổn định ± 2
16 Nhiệt độ vỏ ngoài tối đa. nhiệt độ <60
17 Chế độ cửa mở nhanh ---- thủy lực
18 Phương tiện làm việc ---- Không khí nén
19 Chế độ làm nóng ---- Điện (Đối lưu + Bức xạ)
20 Máy sưởi ---- lò sưởi hình ống
21 Lò sưởi KW 126
22 Số lượng động cơ quạt tuần hoàn Bộ 1
23 Sức mạnh của động cơ quạt tuần hoàn KW 18,5
24 Loại cặp nhiệt điện ---- Loại K
25 Cặp nhiệt độ không khí Cái 2
26 Nhiệt kế một phần Cái 20
27 Số lượng đầu dò áp suất Cái 1
28 Đường chân không Cái 10
29 Số lượng đầu dò chân không Cái 11
30 Van điều khiển PLC trên mỗi dòng chân không --- Máy hút bụi
31 Tối thiểu Áp lực chân không Mpa -0,08
33 Chế độ điều khiển tiêu chuẩn --- PLC + PC
34 Phần mềm điều khiển --- Kiểm soát xử lý nhiệt (TPC)
35 Loại cách nhiệt --- Nội bộ
36 Vật liệu cách nhiệt --- Sợi gốm
37 Độ dày cách nhiệt mm 100
38 Tấm cách nhiệt kim loại --- Thép không gỉ
39 Nhiệt độ môi trường làm việc Tối thiểu 20oC, tối đa + 45oC
40 Độ ẩm môi trường làm việc --- <60%
41 Cung cấp năng lượng --- 380VAC, 3P + PE, 50 / 60Hz
42 Cân nặng Kilôgam 7980

6. Hệ thống điều khiển TPC (Điều khiển quá trình nhiệt)

6-1 Giới thiệu ngắn gọn về TPC

Các thành phần và cảm biến của nồi hấp sẽ được hệ thống điều khiển TPC theo dõi và kiểm soát. TPC là phiên bản Windows XP / Win 7 của phần mềm điều khiển vi tính của OLYMSPAN.

Kiểm soát vượt trội 6-2 là chìa khóa để thực hiện

Hầu hết sẽ đồng ý rằng trong thế giới sản xuất vật liệu tổng hợp, hệ thống điều khiển là một thành phần quan trọng để đảm bảo hiệu suất hấp, khả năng sử dụng và độ tin cậy. Ngay cả nồi hấp tốt nhất cũng sẽ bị tê liệt bởi hệ thống điều khiển hoạt động kém, đặc biệt là khi xử lý khối lượng lớn vật liệu tổng hợp. Vì thực tế này, OLYMSPAN đã tập trung một phần lớn các nỗ lực R & D của chúng tôi vào phần mềm điều khiển của chúng tôi và các tính năng / khả năng có thể cải thiện hiệu suất xử lý, độ tin cậy và sản xuất tinh gọn trong nồi hấp.

6-3 Hình ảnh màn hình mẫu

Các hình ảnh màn hình sau đây được cung cấp để triển khai nồi hấp hỗn hợp OLYMSPAN điển hình.

7.1 Bể chứa không khí chứa nitơ


7.1.1 Tối đa áp suất làm việc 1,5Mpa

Chế độ cài đặt: Dọc

Dung lượng: 12M 3

Áp suất tối đa: 1,5 Mpa

Đối với áp suất vận hành nồi hấp: 0,7Mpa

Nhiệt độ hoạt động của môi trường: -10oC - 50oC

Tiêu chuẩn sản xuất: GB150-2011, Bình áp lực Trung Quốc

7.1.2 Tối đa áp suất làm việc 3.0 Mpa

Chế độ cài đặt: Dọc

Dung lượng: 8M 3

Áp suất tối đa: 3.0 Mpa

Đối với áp suất vận hành nồi hấp: 1.1 Mpa

Nhiệt độ hoạt động của môi trường: -10oC - 50oC

Tiêu chuẩn sản xuất: GB150-2011, Bình áp lực Trung Quốc

7.2 Hệ thống chuẩn bị nước

7.2.1 Máy bơm nước

Công suất: 8t / h

Trưởng ban: 30 triệu

Công suất: 3phase, 380V, 1,5 kw

Chất liệu: SUS304

7.2.2 Bộ lọc đa phương tiện

Công suất: 5t / h

Kích thước: Φ1000 × 1800mm

Chất liệu: nhựa gia cường sợi thủy tinh

Số lượng: 1 cái

Phụ kiện: Ống và van

7.2.3 Bộ lọc carbon đã kích hoạt

Công suất: 5t / h

Kích thước: Φ1000 × 1800mm

Chất liệu: nhựa gia cường sợi thủy tinh

Số lượng: 1 cái

Phụ kiện: Ống và van

7.2.4 Bộ lọc làm mềm

Công suất: 5t / h

Kích thước: Φ1000 × 1800mm

Chất liệu: nhựa gia cường sợi thủy tinh

Số lượng: 1 cái

Phụ kiện: Ống và van

7.2.5 Cảm biến, đường ống, van và dụng cụ

7.3 Hệ thống làm mát nước tuần hoàn

Phần này bao gồm máy bơm nước, tháp giải nhiệt, bể chứa nước, bộ lọc, van và đường ống.

Loại: Chu kỳ mở

Số lượng: 1 bộ

Tốc độ dòng chảy của bơm: 10t / h

Đầu bơm: 30m

Tốc độ dòng chảy của tháp giải nhiệt: 15t / h

Thể tích bể nước: 5cbm

7.4 Thiết bị nền tảng, Xe đẩy và vật liệu lắp đặt

7.4.1 Thiết bị latform P được sử dụng cho xe đẩy, nó có thể di chuyển được.

7.4.2 Xe đẩy được sử dụng để tải và vận chuyển một phần, Chiều dài là 4 m. Vật liệu là thép carbon với 10 kết nối chân không, kết nối 10 phút (chân không), 20 kết nối cho cặp nhiệt điện

7.4.3 Van, ống, mặt bích, miếng đệm và tất cả các vật liệu để lắp đặt nồi hấp.

8 , Cấu hình nồi hấp hỗn hợp

Ø PC: Dell

Ø PLC: Siemens

Thành phần điện chính: Schneider

Shell: GB150-2011, OLYMSPAN, TRUNG QUỐC

Máy sưởi: Máy sưởi điện inconel.

Vật liệu cách nhiệt: Sợi gốm

Bảo vệ áo giáp: Thép không gỉ

Bộ trao đổi nhiệt: thép không gỉ 304, XUELANG, Trung Quốc

SCR: SHIMADEN, Trung Quốc

Van bi điều chỉnh bằng khí nén điện: YAMATAKE, Nhật Bản

Bộ điều khiển PID: Omron, Nhật Bản

Switch Công tắc giới hạn: Omron, Nhật Bản

Motor Động cơ đặc biệt: OLYMSPAN, Trung Quốc

Cặp nhiệt điện: OMEGA

Bộ chuyển đổi áp suất: KUNLUN, TRUNG QUỐC

Bơm chân không: RUFUS.

9. Đóng gói

9-1. Các thiết bị sẽ được đóng gói / bọc đúng cách khi xem xét vận chuyển đường bộ và đường biển dài và xử lý thô có thể xảy ra trong trường hợp không có cả hai bên.

9-2. Bảo vệ đúng cách khỏi độ ẩm, rỉ sét, nấm mốc, trầy xước, lắc, v.v., sẽ được thực hiện để hàng hóa có thể đến địa điểm lắp đặt trong tình trạng tốt.

9-3. Dấu hiệu vận chuyển và cảnh báo đã ký sẽ được vẽ rõ ràng và danh sách đóng gói chi tiết (trong

Tiếng Anh) sẽ được gắn một cách rõ ràng, bên ngoài bao bì.

10. Giao hàng, lắp đặt và đảm bảo chất lượng

10-1. Chuyển

Thời gian giao hàng là 80 ngày sau khi nhận được thanh toán xuống; nhưng không bao gồm thời gian vận chuyển!

10-2. Cài đặt

10-2-1 Việc cài đặt và vận hành mất 1 người x 20 ngày (tối đa) dưới sự hỗ trợ của Người mua. Đào tạo sản xuất được thực hiện trong cùng thời gian.

10-2-2 Chi phí đi lại quốc tế, bao gồm vé máy bay khứ hồi, bảo hiểm, lên máy bay và các bữa ăn của nhóm dịch vụ của Người bán phải được tính cho người mua.

10-3. Đảm bảo chất lượng

Người bán cung cấp bảo hành chất lượng 14 tháng, trong đó Người bán chịu trách nhiệm cho tất cả các lỗi thiết bị do chất lượng kém, thiết kế hoặc dịch vụ không phù hợp.

11. Hội thảo

12. HẠN

Giá trị hợp đồng sẽ được người mua trả cho người bán theo các cách sau:

1. 30% tổng giá trị sẽ được thanh toán bằng T / T dưới dạng thanh toán xuống.

2. 65% khi nộp bản vẽ phê duyệt của T / T HOẶC LC.

3. 5% sau khi khách hàng chấp nhận, hoặc 60 ngày sau khi giao hàng tối đa

Các điều khoản thay thế có thể được xem xét, mặc dù việc sửa đổi các điều khoản có thể ảnh hưởng đến giá chung của hệ thống.

13. Điều khoản dịch vụ

13.1 Dịch vụ trước khi bán:

Cung cấp dữ liệu kỹ thuật tương đối cho khách hàng lựa chọn thiết bị. Thiết kế mặt bằng sàn, bản vẽ chung và báo giá cơ bản.

13.2 Dịch vụ bán hàng :

Sau khi hợp đồng hoạt động, chúng tôi sẽ thực hiện từng hạng mục và giữ các tiêu chuẩn liên quan một cách khéo léo trong mọi quy trình sản xuất. Giữ liên lạc với khách hàng và đảm bảo rằng thủ công, chất lượng và công nghệ có thể đáp ứng các yêu cầu.

13.3 Dịch vụ sau bán hàng:

Giúp khách hàng cài đặt và đào tạo tại trang web. Bảo trì và sửa chữa trong một năm. Khách hàng nên trả tiền vé máy bay khứ hồi và chỗ ở.

14. Hiệu lực báo giá

Báo giá của chúng tôi sẽ có trong 30 ngày sau khi chúng tôi gửi cho bạn theo cách chính thức: fax, email hoặc chuyển phát nhanh.

15. Nhiều điều khoản và điều kiện sẽ được giải thích trong hợp đồng cuối cùng.

Toàn bộ Nhóm OLYMSPAN cảm ơn bạn đã có cơ hội gửi báo giá này. Mỗi thành viên trong nhóm đánh giá cao cơ hội làm việc với bạn và mong muốn cơ hội vượt quá mong đợi của bạn. Nếu có bất kỳ câu hỏi, yêu cầu hoặc ý tưởng, xin vui lòng liên hệ với người ký tên dưới đây.

Trân trọng

ALEX

CÔNG TY TNHH THIẾT BỊ NĂNG LƯỢNG NHIỆT ĐỘ JIANGSU OLYMSPAN.

Chi tiết liên lạc
Jiangsu olymspan thermal energy equipment co.,ltd

Người liên hệ: alex

Gửi yêu cầu thông tin của bạn trực tiếp cho chúng tôi (0 / 3000)
